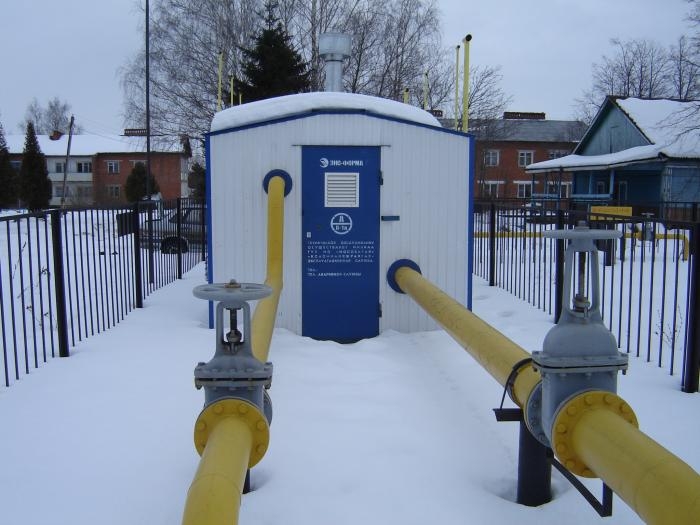

В данной статье опишем какие существуют виды газорегуляторных пунктов дальше ГРП, тонкости работы и необходимость.
Типы газорегуляторные пункты. ГРПШ разделяются таким образом:
- По числу уровней уменьшения давления газового топлива это одноступенчатые и многоступенчатые газорегуляторные пункты.
- По конечному давлению это ГРП высокого, низкого и среднего преобразуемого давления.
- По присутствию обходной нитки преобразования: ГРП с резервной ниткой редуцирования и без нее.
- По величине магистралей редуцирования: однониточные и многониточные ШРП.
- По содержанию схемы газификации заказчика: закольцованные и тупиковые ГРПШ.
работа ГРП. ГРП разработаны для дополнительной очистки газа от механических частиц, поддержании давления газа на заданном значении и уменьшения давления газового топлива после газораспределительной станции с последующей исправной, надежной подачей заказчикам. ГРП выпускаются центральными (для многих абонентов) и объектовыми (обслуживать объекты одного потребителя). в зависимости от избыточного давления газа на подаче, газорегуляторные пункты бывают среднего (меньше 3 кгс/см2) и высокого давления (0,3-1,2МПа).
принцип функционирования газорегуляторных пунктов. Голубое топливо сквозь входящий газопровод попадает на фильтрацию, там производится очистка от механических частиц, далее пройдя ПЗК подается в регулятор давления, в нем давление голубого топлива снижается и стабилизируется, независимо от подачи газового топлива. Во время давления газа дальше регулятора давления больше разрешенных величин, как в результате сбоя работы регулятора давления газа (РДГ) - срабатывает гидрозатвор (ГЗ) или предохранительно-сбросной клапан - ПСК, в таком случае избыток давления газа уходят в воздух. Но если давление газового топлива увеличивается и выход природного газа через ПСК должного эффекта не дал, включается запорный клапан - ПЗК и доступ газа на газовые установки через эту линию редуцирования приостанавливается. Чтобы обеспечить безаварийную подачу газа покупателю, даже в случае выхода из нормальной работы регулятора давления газа (рдг) газорегуляторный пункт кольцуют по регулируемому давлению, или возводят в ГРП резервную ветку редуцирования. Неукоснительно в схеме ГРП планируется обводная линия, обеспечивающая возможность поставлять природный газ и осуществлять не автоматическое управление преобразуемого давления природного газа во время оформления тех. Обслуживания или реставрации производства ГРП. Получено с сайта проектировщиков Чертежи ГРПБ
